Введение. Устройства механической коррекции трансмиссии бывают разных типов. Их принцип заключается в том, что при отклонении конвейерной ленты от теоретической осевой линии ленточного конвейера ось роликов корректирующего устройства поворачивается на определенный угол вокруг центра вращения в соответствующем направлении. Это создает боковую силу трения, перпендикулярную направлению движения конвейерной ленты между роликами и лентой, заставляя конвейерную ленту возвращаться в правильное положение. С точки зрения общей конструкции устройства коррекции механической трансмиссии делятся на фиксированные и поворотные.
① Фиксированные корректирующие устройства. Фиксированные корректирующие устройства в основном включают в себя боковые спиральные натяжные ролики, боковые направляющие ролики и желобчатые нижние натяжные ролики. Когда конвейерная лента отклоняется, силы сжатия и прокатки концентрируются в точке контакта между вертикальным роликом и конвейерной лентой, при этом жесткий контакт корректирует отклонение ленты. Его основными недостатками являются: простая конструкция, невозможность автоматической регулировки корректирующей силы; высокое сопротивление движению конвейерной ленты, сильный износ и плохой эффект от нанесения.
② Устройства ротационной коррекции. Вращающиеся корректирующие устройства в основном включают в себя самовыравнивающиеся и регулируемые вращающиеся натяжные ролики. Когда конвейерная лента отклоняется от заданного пути, она блокируется боковыми вертикальными роликами, вызывая вращение самовыравнивающейся рамы роликов. При изменении направления трения роликов смещение конвейерной ленты контролируется. Его преимуществами являются: низкая стоимость; автоматическая регулировка силы коррекции по степени отклонения; и широкое применение. Недостатками являются: нестабильная работа, приводящая к раскачиванию влево-вправо; высокое сопротивление движению конвейерной ленты; и склонность к срыву в тяжелых случаях.

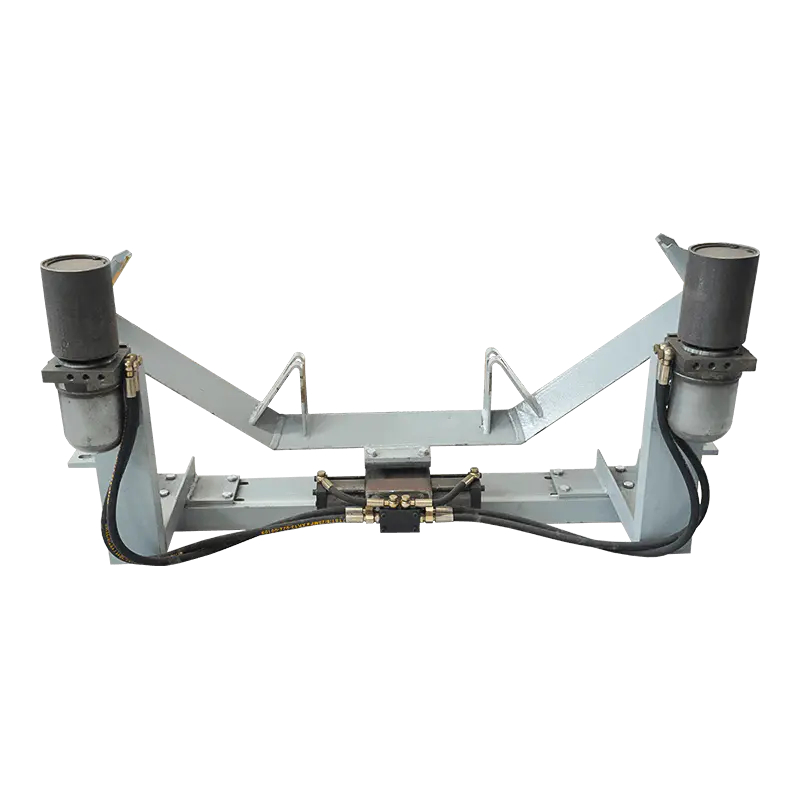

Характеристики производительности:
1. Высокая точность коррекции: благодаря наличию горизонтальной тяги ремень можно эффективно контролировать в пределах 10 мм от центральной линии рамы.
2. Превосходный корректирующий эффект: по сравнению с другими механическими и гидравлическими корректирующими устройствами это устройство заранее корректирует ремень на определенное расстояние. Это позволяет механизму натяжного ролика отклоняться на меньший угол для достижения идеальной цели коррекции, что приводит к меньшему износу ремня и оптимальному эффекту коррекции.
3. Гибкая эксплуатация и отсутствие технического обслуживания. Поскольку каждое вращающееся соединение оснащено сухими подшипниками, устройство защищено от воды, угольной суспензии, пыли и других материалов. Он требует простой установки и не требует ежедневного обслуживания.
4. Надежная работа и длительный срок службы. Это устройство не требует силового привода, а его рабочий механизм имеет шарниры с низким уровнем удара и короткие расстояния перемещения, что приводит к минимальному износу и длительному сроку службы.
5. Универсальные детали, легкая замена. Области применения: сталелитейная, металлургическая, угольная, цементная, энергетическая, портовая и другие отрасли промышленности.
